스마트셀라

WE00*

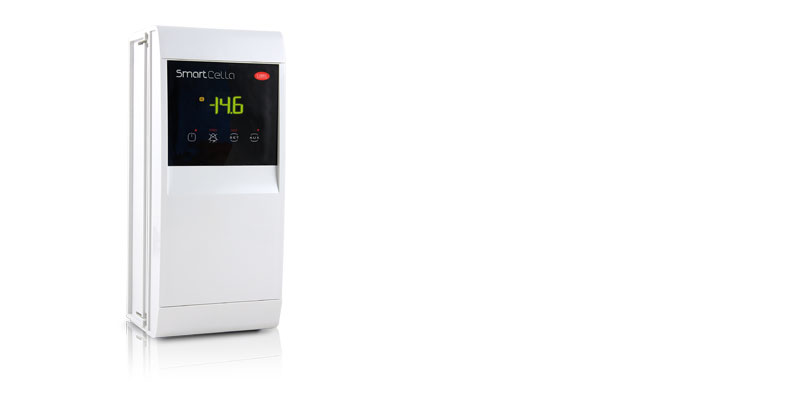

스마트셀라
  • 제품 설명

    스마트셀라는 표준 컨트롤러를 기본으로 하여 상업적으로 설계된 IP65 박스에 통합되었습니다. 울트라셀라와 마스터셀라를 통해, 냉장실을 위한 카렐의 제품들을 완성하고 향상시킵니다. P/Ns와 관련하여, 일부 모델만이 해당 애플리케이션에 필요한 직접적인 부하의 조작, 탐침 장치 및 특징들의 사용이 가능합니다: 1개의 릴레이가 장착된 표준 온도 NT 냉장실용 모델, 4개의 릴레이가 장착된 저온 LT 냉장실용 모델.

    I/O 구성:

    • 최대 4개까지의 릴레이(모델에 따른 압축기 16A/2HP, 제상 16A, 증발기 팬 8A, 추가 기능들을 위한 보조 출력 8A)
    • 5개의 아날로그 입력(2 x NTC + 3 x NTC / 디지털 입력)
    • 자동 인식이 가능한 카렐 / 모드버스(슬레이브) 프로토콜이 장착된 1개의 시리얼
    • 스마트셀라는 모든 냉장실 사용자들과 모든 작업 단계에 적합합니다: 설치에서부터 시운전까지를 담당하는 설치자 에서부터 일상적인 사용을 위한 최종 사용자들까지.

    설치 단계에서, 설치자들은 다음과 같은 장점을 갖게 됩니다:

    • 빠른 벽면 고정을 위한 DIN 레일 트랙
    • ir33 DIN 제어 장치의 I/O 보드, 표준 패널 컨트롤러 보다 내부 박스의 설치에 더욱 적합
    • 표준 및 이미 잘 알려진 ir33 DIN의 배선 표
    • 스마트셀라는 다음을 통해 시운전 및 일상적인 사용이 용이합니다:
    • 규정 알고리즘, 탐색, 파라미터에 대한 동일한 ir33+ 논리
    • 단순하고 사용자 친화적인 사용자 인터페이스, 터치 키패드와 대형 버튼 장착; 기능/버튼의 매칭이 ir33+과 같습니다.

    디스플레이는 크고 밝으며(ir33 보다 30% 증가), 탐색 과정 중 맥락적 메시지를 표시합니다.

    스마트셀라는 울트라셀라 확장 모듈 박스의 채택을 통해 추가 콘텐츠 확장이 용이합니다. IP65 보호 제공 및 울트라셀라 플랫폼의 패밀리 룩에 더해, 본 제품은 박스 내 다음을 위한 공간확보가 가능하도록 합니다:

    • 외부 릴레이
    • 접촉기
    • 보조 단말기

    울트라셀라 플랫폼에 대한 추가 콘텐츠를 위해 다음을 필요로 합니다:

    • 울트라 EVD 모듈
    • 울트라 파워 모듈

    스마트셀라는 국제식품안전관리인증기준 HACCP를 준수하며 이태리에서의 시작은 보관된 식품의 신선도 유지에 적합한 냉각 장치를 위한 전자 제품군이었습니다.





  • 제품 특징

    • ir33+ 논리와 경험에 따른 스마트 솔루션
    • 직관적인 사용자 인터페이스
    • 추가 부품들을 위한 유연한 IP65 박스
    • 자동 인식이 가능한 모드버스 및 카렐 프로토콜
    • 빠른 벽면 고정을 위한 DIN 레일
