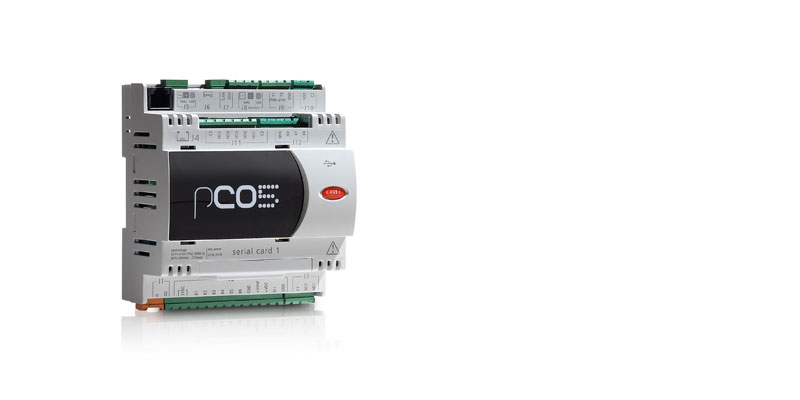

pCO5 compact (I/O board)

PCOX*
pCO5 compact (I/O board)
pCO5 compact (I/O board) pCO5 compact (I/O board)

  • 제품 설명

    새로운 pCO 콤팩트 시리즈는 콤팩트한 프로그램식 컨트롤러를 위해 개발되었습니다(단지 6개의 DIN 모듈). 하지만 여전히 고용량을 통해 연결성과 통합된 기능들은 동일하게 보유하고 있습니다.
    pCO 콤팩트 는 모든 pCO 제품군의 하드웨어와 소프트웨어에 호환이 가능합니다; 따라서, 이는 모든 유형의 애플리케이션과 HVAC/R 분야에서의 요구사항을 충족시키는 다목적 제품입니다.
    두 가지 버전의 pCO 콤팩트가 있습니다. 이들은 입력 / 출력의 개수와 유형에 따른 차이가 있으며 이를 통해 애플리케이션의 요구 사항을 가장 잘 충족할 수 있게 되었습니다.
    - 7개의 릴레이/SSR 디지털 출력, 2개의 0/10V-PWM 아날로그 출력, 8개의 아날로그 입력을 가진 A 유형;
    - 5개의 릴레이/SSR 디지털 출력 및 4개의 0/10V-PWM 아날로그 출력, 6개의 아날로그 입력을 가진 B 유형;뿐만 아니라 선택사양인 시리얼 카드의 추가를 통한 대부분의 BMS 커뮤니케이션 프로토콜(백넷, 모드버스, 론, 코넥스, …)과의 연결이 가능하며, pCO 콤팩트는 내장형 필드 버스 RS485 / t랜 포트가 탑재되어 있습니다. 이 역시 펜드라이브를 통한 혹은 PC에 직접 연결하여 애플리케이션 프로그램 및 데이터 로그의 업로드와 다운로드에 사용되는 두 개의 USB 포트(호스트와 장치)들이 탑재되어 있습니다.
    내장형 사용자 인터페이스에는 다양한 설정이 가능하고 132x64 해상도를 가진 밝은 흰색 LCD뿐만 아니라 6 버튼의 멤브레인 키패드가 장착되어 있습니다.
  • 제품 특징



    • 하위 호환성 - pCO5는 pCO3와는 달리 핀투핀 방식입니다. 소프트웨어는 pCO3 에뮬레이션 바이오스를 사용하여 완전한 2진 호환을 실현하였습니다.
    • 연결성 - pCO5+는 2 개의 시리얼 인터페이스, 선택사양인 2 개의 확장 카드, 2 개의 USB 포트가 탑재되어 있습니다.
    • USB - 표준 USB 포트를 사용한 간편한 서비스 및 관리. 외부 변환기 없이 PC에 표준 USB 동글 및 USB 장치 포트의 연결이 가능한 USB 호스트 포트
    • 에너지 절약 - pCO5+ 중형 모델은 통합 에너지 절약 관리를 위해 선택사양인 업트라캡 모듈과 함께 두 개의 EVDEVO 팽창 밸브 드라이버가 탑재되어 있습니다.


문서

Technical

  • Technical Leaflets
    코드 설명 언어 날짜 * 배포
    코드 +050003343

    설명 pCO compact: электронный контроллер/ electronic controller

    언어 ENG  RUS

    날짜 26/10/2020

    배포 1.4

    코드 +050003342

    설명 pCO compact: controle eletrônico/ electronic controller

    언어 ENG  POR

    날짜 26/10/2020

    배포 1.4

    코드 +050003341

    설명 pCO compact: contrôle électronique/ Elektronische Steuerung

    언어 FRE  GER

    날짜 26/10/2020

    배포 1.4

    코드 +050003340

    설명 pCO compact: controllo elettronico/ electronic controller

    언어 ENG  ITA

    날짜 26/10/2020

    배포 1.4

    코드 +0500041IE

    설명 PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    언어 ENG  ITA

    날짜 15/12/2010

    배포 1.0

  • 2D/3D drawings
    코드 설명 언어 날짜 * 배포
    코드 2d-3d pCO5 Compact pGD1 built-in

    설명 2D-3D drawings

    언어 ALL

    날짜 07/04/2016

    배포 R1

  • Manuals
    코드 설명 언어 날짜 * 배포
    코드 +0300009IT

    설명 pCO5: controllo programmabile

    언어 ITA

    날짜 24/04/2014

    배포 1.2

    코드 +0300009EN

    설명 pCO5: programmable controller

    언어 ENG

    날짜 24/04/2014

    배포 1.2

    코드 +030221945

    설명 Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    언어 ENG  ITA

    날짜 18/07/2012

    배포 1.1


Commercial

  • Brochure
    코드 설명 언어 날짜 * 배포
    코드 +3000054EN

    설명 Energy saving solutions for data centers

    언어 ENG

    날짜 11/10/2016

    배포 2.0

    코드 +3000054ZH

    설명 数据中心节能解决方案

    언어 CHI

    날짜 11/10/2016

    배포 2.0
