콤팩트스팀

CH*
콤팩트스팀
콤팩트스팀 콤팩트스팀

  • 제품 설명

    콤팩트스팀은 카렐이 제공하는 명망 있는 주거 환경, 전문 사무실, 중소 소매 지역의 가습을 위한 제품입니다.
    콤팩트스팀은 다음과 같은 주요 기능들을 가진 침하 전극 가습기입니다:

    • 우아하고 개별적인 디자인, 모든 환경의 설치에 이상적입니다;
    • 조절 가능한 루버가 장착된 조용한 내장형 증기 디스펜서입니다;
    • 판독이 쉬운 대형 그래픽 LCD;
    • 시장 선도 기능, 안전도 및 사용자 친화성;
    • 1.6~5,4 kg/h의 다양한 모델;
    • 전기와 수도 연결은 완전히 은폐될 수 있고 배수 온도는 절대로 60 °C를 초과하지 않습니다.

    3일 연속 가습기가 사용되지 않을 경우, 장치는 위생의 극대화를 위해 자동으로 배수합니다.

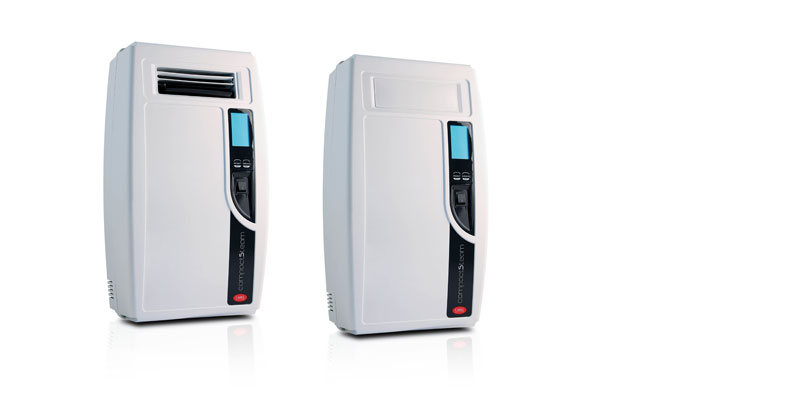

    덕트의 증기 분산을 위해 내장형 디스펜서가 탑재되지 않은 버전도 있습니다.

    제어
    정교한 마이크로프로세서 컨트롤러는 모든 장치의 기능들을 자동으로 관리하고 대형 LCD에 숫자와 아이콘들을 표시하는 단순하고 직관적인 표시기가 장착된 자기 진단 시스템을 포함합니다.
    컨트롤러는 ON/OFF와 비례적인 0~10 V 입력, 원격 입력, 경보 릴레이, 유동 센서를 위한 입력, 24 V 전력 공급 출력을 포함합니다. 증기 생산은 20%에서 최대 용량까지 지속적으로 조절되고 수위는 솔레노이드 채움 밸브와 배수 펌프를 통해 조절됩니다.
    공간 습도 제어는 외부 습도 조절기(예, 클리마)에 의해 관리됩니다; 이는 콤팩트스팀에 의해 가동되고 더욱 정밀하고 편리한 습도 제어를 위해 장치를 비례적으로 관리할 수 있습니다.

    기술 사양
    증기 생산: 1.6-5,4 kg/h(1 실린더)
    전원 공급:
    CH*01V1*, CH*02V1*: 110 Vac 단상(-15/+10%) 50/60 Hz
    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac 단상(-15/+10%) 50/60 Hz
    전력 소비: 1.2-3.9 kW
    증기 압(Pa): 내장 팬: 400; 덕트: 1000
    증기 호스: Ø 22 mm
    운영 조건: 1T40 °C, 10-90% rH 비응축
    저장 조건: -10T70 °C, 5-95% rH 비응축
    진입 보호: IP20

  • 제품 특징

    • 우아하고 개별적인 디자인
    • 5% 단위로 최대 용량의 선택 가능;
    • 0-10 V의 비례적 제어 및 20~100%의 변환 능력;
    • 물의 농도 및 거품의 자동 관리;
    • 신호 입력 및 경보 릴레이의 원거리 제어 가능;
    • 3일 동안의 무활동 시 자동 배수
    • 재설정이 가능한 실린더 운영 시간 계측기.
