다중 랜스(SAB/SAT)

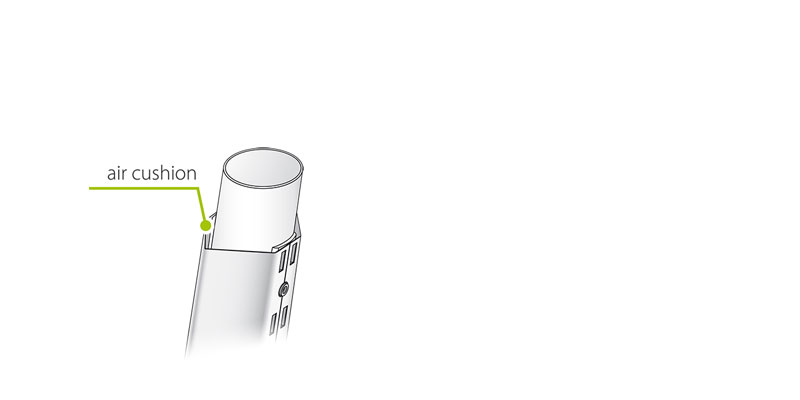

울티메이트샘은 네트워크 압축 및 대기 압력 생성기(가습기)로부터의 증기를 사용할 수 있습니다. 첫 번째 경우에, 유체는 조절 밸브를 통해 분배기에 도달하며 이는 대기 압력과 거의 비슷한 확장에 의한 것입니다. 두 번째 경우에, 울티메이트샘은 증기 생산기에 직접적으로 연결됩니다; 이러한 경우, 증기량의 조절은 가습기에 의해 직접적으로 수행됩니다. 응축을 최소화 하기 위해, 스팀 분배기의 랜스는 변류기 및 노즐이 장착되도록 설계되어 건조 증기 만이 공기조화기로 방출될 수 있도록 해야 합니다.수직 공기 분배 파이프에는 에어갭 단열재를 장착하여 부차적으로 생성되는 공기 중의 열 획득과 응축수 형성을 모두 줄일 수 있습니다.
단열재가 장착된 분배기에는 파이프 내 압입 노즐이 있으며 이 노즐은 분배기의 중심부로부터 건조한 증기를 취하여 공기 흐름 속으로 응축수가 전달되는 것을 방지합니다. 비단열 분배기에는 노즐이 없습니다.
노즐이 결합된 단열 랜스 장착 모델의 사용은 단열이 되지 않은 제품들과 비교하여 응축을 30% 정도 감소시킬 수 있습니다. 물론 이 두 경우 모두에서, 짧은 흡입 거리가 보장됩니다(0.2m 이하).UltimateSAM 콤팩트 (SAB**M*)

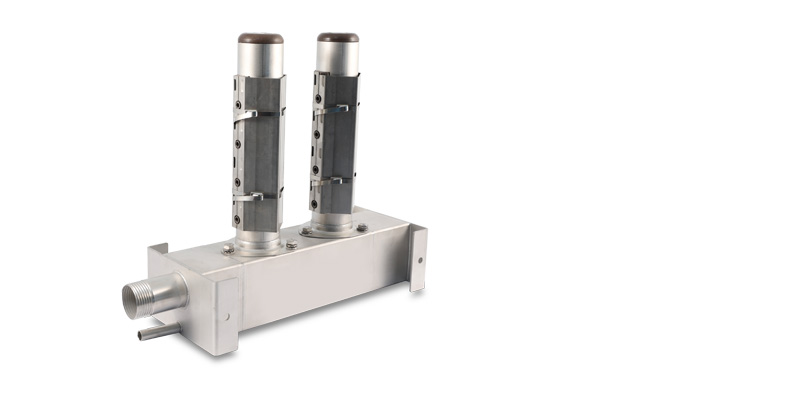

소형 덕트를 위해 특별히 설계된 UltimateSAM 증기 분배기 버전. 소형 버전은 두 개의 파이프가 있으며 300mm x 300 mm 덕트에 장착할 수 있습니다. ultimateSAM 콤팩트는 제품에 증기 주입구 키트 또는 응축수 배수 키트가 기본형으로 장착되어 있어 따로 필요하지 않습니다. 콤팩트 버전의 모든 파이프는 단열 재질입니다.
단일 랜스(SA0)

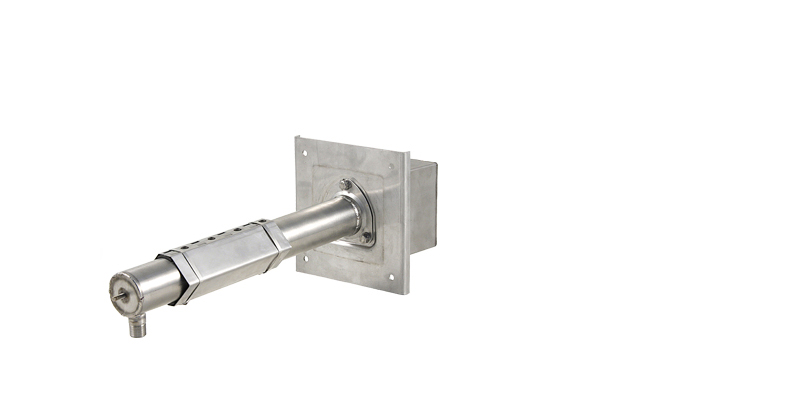

이는 압축 증기나 대기압 증기를 사용할 수 있습니다. 이러한 경우에, 매니폴드는 장착된 내부 변류기뿐만 아니라 응축액 배출구를 통해 응축액을 분리합니다. 단일 랜스에는 응축 형성과 흡입 거리를 감소시키기 위해 단열과 노즐이 제공됩니다.
단일 랜스를 위한 다음과 같은 관련 부품들이 있습니다:
-
제품 특징
에너지 효율
최대 에너지 절약 효과. 단열 모델은 공기 가열 및 응축을 줄여줍니다.
정밀성
AHU/덕트의 균일한 증기 분배와 더욱 정확한 조절이 가능한 전기 작동 밸브가 장착되어 고정밀 가습에 적합.
위생 및 재료
PPS 부품을 사용한 AISI 304로 제작 (연속 작동 온도 220°C/428°F의 Ryton). 증기에 접촉하는 갯스킷은 고온용(최대 150°C/300°F) 실리콘 또는 증기를 접촉하지 않는 경우 EPDM으로 제작되었습니다.
