e-드로팬

HYFC*/HYFT*
e-드로팬
  • 제품 설명

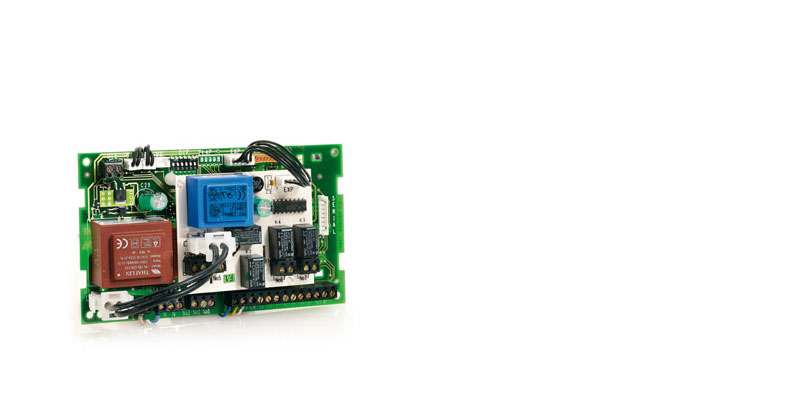

    e-드로닉 시스템 내의 메인 보드(e-드로닉)는 세 가지 고정 속도를 가진 팬과 교환기 코일(1차, 2차)을 탑재한 장치들을 관리합니다.
    가정에 이상적인 시스템으로서, 모든 유형의 팬 코일 설치가 가능합니다. 보드는 팬 속도 및 현장 구역 네트워크의 관리완 제어가 가능합니다.
    각 코일당 하나의 보드가 설치되어야만 합니다; 보드는 시리얼 커뮤니케이션에 적합합니다.
    또한 선택사양인 밸브 보드를 이용하여, e-드로팬은 냉, 온수 밸브 제어 및 보일러와 냉각장치/히트 펌프로부터의 신호와 같은 다른 중요한 기능들의 관리가 가능합니다.
    다른 팬 코일에 설치된 보드들은 다양한 조합의 마스터나 마스터/슬레이브로 관리됩니다. 따라서 e-드로닉 시스템(그래픽 인터페이스와 시리얼 커뮤니케이션 보드가 완비된)은 다양한 요구 사항들의 충족이 가능합니다.
    단일 가게나 사무실에 사용되는 팬 코일의 수에 제한이 있는 애플리케이션들에 있어, 구역 전파 솔루션의 사용이 가능하며 더 긴 거리에 많은 팬 코일들이 설치된 곳에서는 확장 전파 솔루션이 사용됩니다.
    애플리케이션을 통해 다른 구역들의 관리가 필요할 경우, 권장되는 솔루션은 소규모 설치(가정)를 위한 통합된 혼합 e-드로버스 설정과 대규모 애플리케이션들을 위한 확장 설정이 있습니다. 동일 구성에는 유연한 공간(개방형 사무실) 관리를 위한 다양한 변수들이 포함됩니다: 다중마스터 e-드로버스.
    또한, 통합된 모드버스® RTU 프로토콜 및 RS485 선택사양 보드는 e-드로닉 시스템의 BMS 시스템에 대한 직접적인 통합을 위해 추가됩니다.



문서

Technical

  • Technical Leaflets
    코드 설명 언어 날짜 * 배포
    코드 +050000156

    설명 HYFC****** Dispositivo elettronico di controllo per unità fan coil / Electronic control device for fan coil units

    언어 ENG  ITA

    날짜 09/11/2007

    배포 1.3

    코드 +050000735

    설명 HYVC000U0* - scheda espansione 0...10 V/triac/relè per controllo elettronico e-drofan FTU HYVC000U0* - 0 to 10 V/triac/relay expansion board for e-drofan FTU electronic controller

    언어 ENG  ITA

    날짜 21/09/2007

    배포 1.1

    코드 +050000745

    설명 HYFT****** - Dispositivo elettronico di controllo per unità fan tile / Electronic control device for fan tile units

    언어 ENG  ITA

    날짜 10/07/2007

    배포 1.0

    코드 +050000175

    설명 HYFC* Dispositivo elettronico di controllo per CTA / Electronic control device for AHU

    언어 ENG  ITA

    날짜 12/06/2007

    배포 1.0

  • Manuals
    코드 설명 언어 날짜 * 배포
    코드 +030221269

    설명 e-drofan: controlador electrónico

    언어 SPA

    날짜 26/04/2010

    배포 3.6

    코드 +030221268

    설명 e-drofan: Elektronische Steuerung

    언어 GER

    날짜 26/04/2010

    배포 3.6

    코드 +030221267

    설명 e-drofan: contrôleur électronique

    언어 FRE

    날짜 26/04/2010

    배포 3.6

    코드 +030221265

    설명 e-drofan: controllore elettronico

    언어 ITA

    날짜 26/04/2010

    배포 3.6


Commercial

  • Application Note
    코드 설명 언어 날짜 * 배포
    코드 +402200050

    설명 e-dronic solutions

    언어 ENG  ITA

    날짜 01/03/2006

    배포 2.0

  • Success Story
    코드 설명 언어 날짜 * 배포
    코드 +402200090

    설명 Integrated control of hydronic systems

    언어 ENG

    날짜 01/03/2006

    배포 1.0

  • Brochure
    코드 설명 언어 날짜 * 배포
    코드 +302239470

    설명 Soluzioni integrate per impianti idronici medio piccoli

    언어 ITA

    날짜 01/10/2006

    배포 1.0

    코드 +302239473

    설명 Integrierte Lösungen für kleine und mittlere Hydronic-Anlagen

    언어 GER

    날짜 01/10/2006

    배포 1.0

    코드 +302239471

    설명 Integrated solutions for small and medium hydronic systems

    언어 ENG

    날짜 01/10/2006

    배포 1.0

    코드 +302235253

    설명 e-dronic solutions

    언어 GER

    날짜 22/09/2006

    배포 2.2

    코드 +302235252

    설명 solutions e-dronic

    언어 FRE

    날짜 22/09/2006

    배포 2.2

    코드 +302235251

    설명 e-dronic solutions

    언어 ENG

    날짜 22/09/2006

    배포 2.2

    코드 +302235250

    설명 e-dronic solutions

    언어 ITA

    날짜 22/09/2006

    배포 2.2
